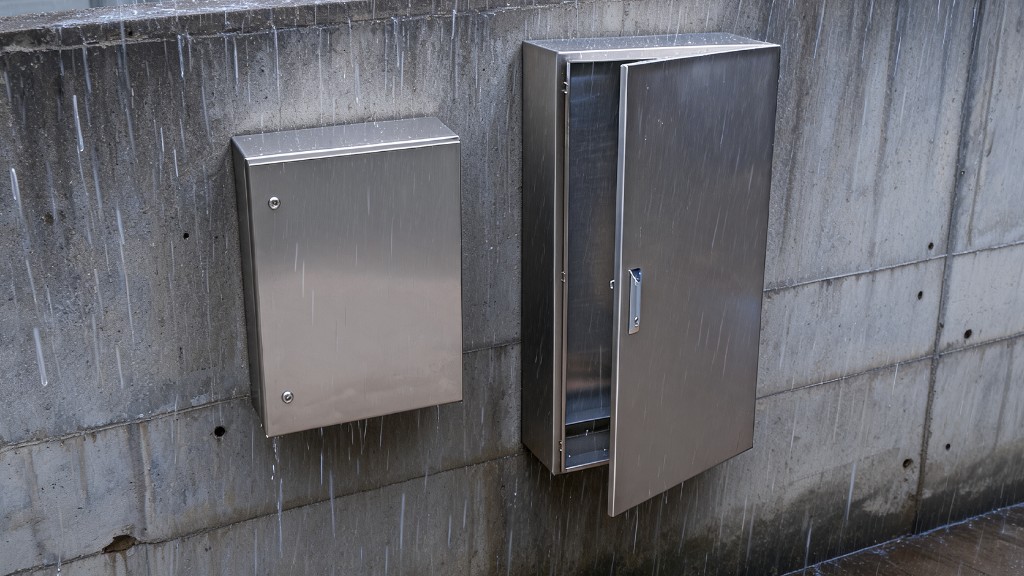

Endüstriyel tesislerde elektrik ve otomasyon panoları, üretim hattının kalbini oluşturan hassas bileşenleri barındırır. Toz, nem, su sıçraması, titreşim ve fiziksel darbelere maruz kalan bu panoların koruma seviyesi, sadece ekipman ömrünü değil; işletme güvenliğini, üretim sürekliliğini ve bakım maliyetlerini de doğrudan belirler. Bu noktada devreye giren iki uluslararası standart öne çıkar: IP66 (toz ve su sızdırmazlığı) ve IK10 (mekanik darbe dayanımı). Bu yazıda, bu koruma sınıflarının ne anlama geldiğini, neden endüstriyel ortamlar için vazgeçilmez olduğunu ve doğru pano seçiminin işletmelere sağladığı avantajları ele alıyoruz.
IP Koruma Sınıfı Nedir?
IP (Ingress Protection – Giriş Koruması), IEC 60529 standardına göre elektrik ekipmanlarının katı cisimlere ve suya karşı ne ölçüde korunduğunu tanımlayan uluslararası bir sınıflandırma sistemidir. IP kodu iki rakamdan oluşur:
- Birinci rakam: Toz, kir ve katı parçacıklara karşı koruma seviyesini gösterir (0-6 arası).
- İkinci rakam: Suya ve nem sızıntısına karşı koruma seviyesini gösterir (0-9K arası).
IP66 Ne Anlama Gelir?
IP66 sınıflandırmasında:
- 6 (toz koruması): Pano tamamen toz geçirmezdir; en ufak toz partikülü dahi içeri sızamaz. Bu, "toz sızdırmaz" (dust-tight) anlamına gelir ve özellikle çimento, tekstil, maden, gıda ve ahşap işleme gibi tozlu ortamlarda kritik önem taşır.
- 6 (su koruması): Pano, güçlü su jetlerine (her yönden gelen basınçlı su püskürtmesine) karşı dayanıklıdır. Yıkama işlemleri, yoğun yağmur, dış mekân kullanımı veya hijyen gerektiren üretim alanlarında güvenle kullanılabilir.
Bu iki özellik bir araya geldiğinde, IP66 sertifikalı bir pano; fabrika sahası, dış mekân trafo merkezleri, gıda üretim tesisleri, su arıtma sistemleri ve ağır sanayi tesisleri gibi zorlu çevre koşullarında elektronik ve elektrik bileşenlerin güvenle çalışmasını garanti eder.
IK Koruma Sınıfı Nedir?
IK sınıfı, IEC 62262 standardına göre bir muhafazanın (pano gövdesinin) mekanik darbelere karşı gösterdiği dayanıklılığı ölçer. IK00'dan IK10'a kadar derecelendirilir ve rakam yükseldikçe darbe dayanımı artar.
IK10 Ne Anlama Gelir?
IK10, bir muhafazanın 5 kg ağırlığındaki bir cismin 40 cm yükseklikten düşürülmesiyle oluşan yaklaşık 20 joule'luk darbe enerjisine dayanabildiğini gösteren en yüksek mekanik koruma seviyesidir. Bu seviyedeki bir pano;
- Düşen alet veya malzemelere,
- Forklift, vinç gibi ekipmanlarla oluşabilecek çarpmalara,
- Vandalizm veya kasıtlı zorlamalara,
- Yoğun titreşim ve mekanik strese
karşı yapısal bütünlüğünü koruyabilir. Ağır sanayi, maden, liman, enerji santralleri ve dış mekân uygulamalarında IK10 sertifikası, panonun uzun ömürlü ve güvenilir bir yatırım olduğunun somut kanıtıdır.
Neden IP66 ve IK10 Birlikte Değerlendirilmeli?
Birçok işletme pano seçerken yalnızca IP sınıfına odaklanır; ancak mekanik dayanım göz ardı edildiğinde toz/su sızdırmazlığı da tehlikeye girer. Çünkü bir darbe sonucu oluşan çatlak veya deformasyon, sızdırmaz contaların işlevini kaybetmesine ve IP66 korumasının fiilen ortadan kalkmasına neden olabilir. Bu nedenle endüstriyel panolarda IP66 + IK10 kombinasyonu, hem çevresel hem de mekanik risklere karşı bütünsel bir koruma stratejisi sunar.
IP66 ve IK10'un İşletmelere Sağladığı Somut Faydalar
- Kesintisiz üretim: Nem, toz veya darbe kaynaklı arızalar minimize edilerek plansız duruşlar azalır.
- Uzun ekipman ömrü: İçindeki kontaktör, PLC, sürücü ve şalt malzemeleri dış etkenlerden korunarak daha uzun süre sorunsuz çalışır.
- İş güvenliği: Sağlam gövde yapısı, elektrik çarpması ve yangın riskini azaltır.
- Düşük bakım maliyeti: Sızdırmazlık ve darbe direnci sayesinde bakım/onarım sıklığı ve maliyeti düşer.
- Zorlu ortamlara uygunluk: Dış mekân, kimya, gıda, maden, enerji ve ağır sanayi gibi kritik sektörlerde güvenle kullanılabilir.
Doğru Pano Seçiminde Dikkat Edilmesi Gerekenler
Endüstriyel bir pano seçerken yalnızca IP ve IK sınıflarına bakmak yeterli değildir; aşağıdaki kriterler de birlikte değerlendirilmelidir:
- Kullanım ortamı: İç mekân mı, dış mekân mı? Kimyasal buhar, tuzlu hava veya aşırı sıcaklık var mı?
- Gövde malzemesi: Paslanmaz çelik mi, galvaniz sac mı? Korozyon direnci gerekiyor mu (EN ISO 12944-2 sınıfları)?
- Standart uyumluluğu: IEC 62208 gibi pano gövdesi standartlarına uygunluk.
- Sertifikasyon: Bağımsız test kuruluşlarından (örneğin DEKRA) alınmış onaylar.
- Modülerlik ve montaj esnekliği: Sahadaki değişen ihtiyaçlara göre genişletilebilirlik.
Sıkça Sorulan Sorular
IP66 ile IP65 arasındaki fark nedir?
Her ikisi de toz sızdırmazlığı açısından aynı seviyededir (6), ancak su koruması farklıdır: IP65 düşük basınçlı su jetine, IP66 ise güçlü/yüksek basınçlı su jetine dayanıklıdır.
IK10 hangi darbe enerjisine karşılık gelir?
IK10, yaklaşık 20 joule'lük darbe enerjisine (5 kg ağırlığın 40 cm yükseklikten düşmesi) dayanabilen en yüksek mekanik koruma seviyesidir.
Her endüstriyel tesiste IP66 ve IK10 şart mı?
Ortamın toz, nem ve mekanik risk düzeyine bağlıdır; ancak dış mekân, ağır sanayi, maden, gıda ve enerji sektörlerinde bu kombinasyon standart bir gereklilik haline gelmiştir.
